Описание
Автоматичен ДЦ предпазител
PV мини автоматичните прекъсвачи без полярност от серията YRL7-63DC се прилагат главно към DC слънчева комбинираща кутия или като превключвател на батерията. Основната функция
включително защита от претоварване Защита срещу рефлукс и защита от късо съединение. Научен дизайн на система за гасене на дъга, поддържаща слънчева система
по-безопасно. Максимално напрежение до 1200V DC, ток до 80A.

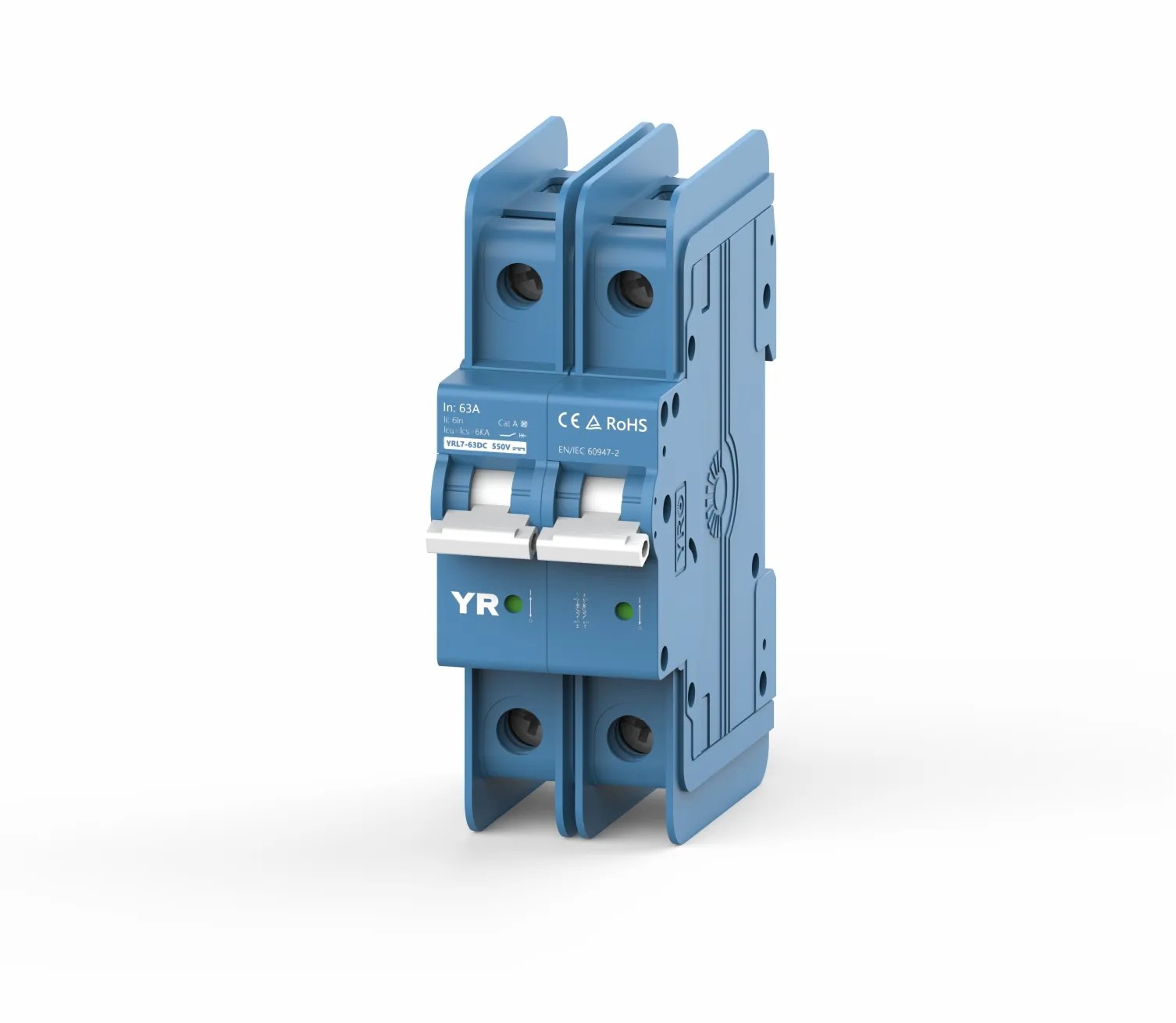

Описание на продукта YRO Автоматичен ДЦ предпазител 600V
Неполярните фотоволтаични миниатюрни прекъсвачи от серията YRL7-63DC DC се използват главно в кутии за слънчеви комбинатори за постоянен ток или като превключватели на батерии.

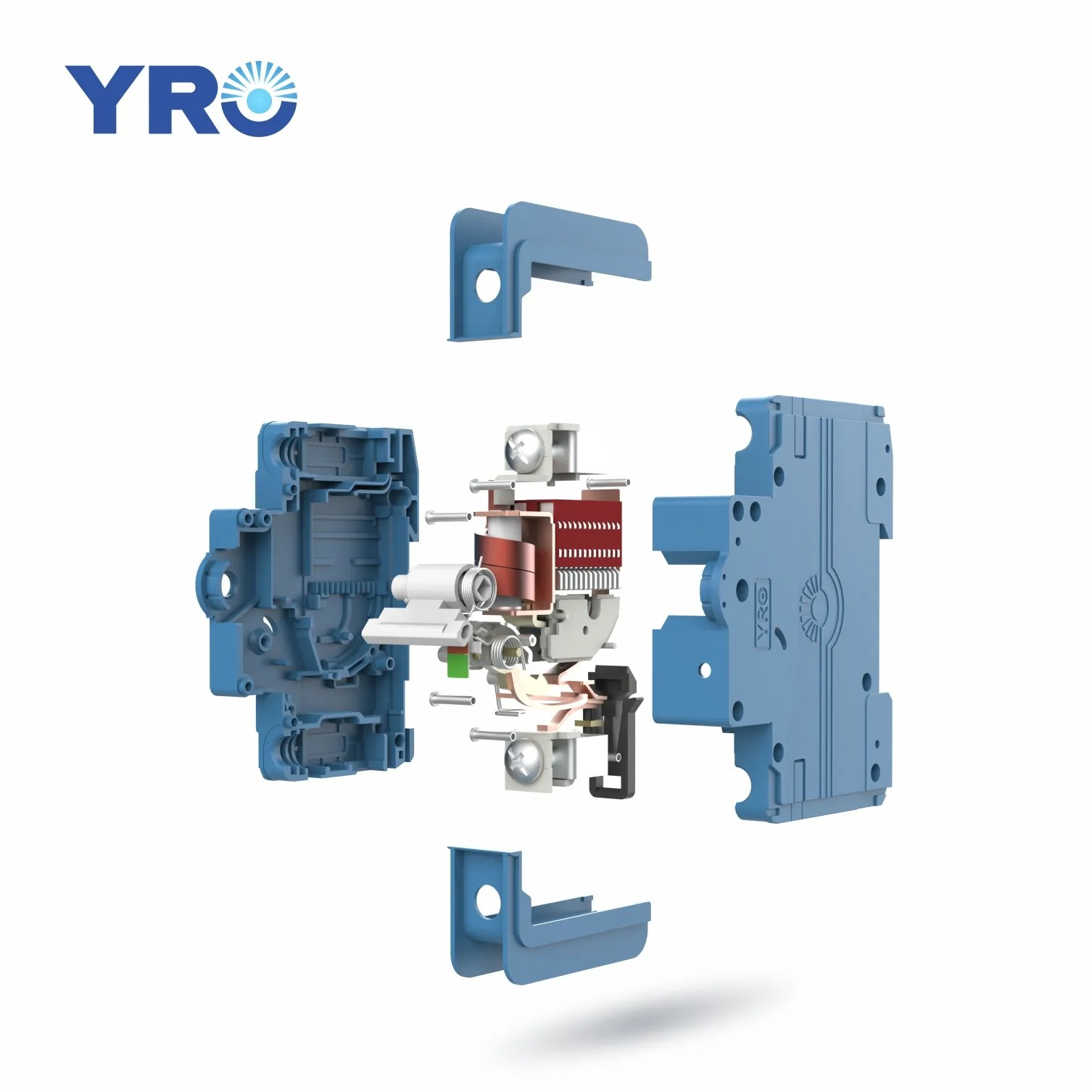

Висококачествен материал, забавящ горенето, устойчив на студ и топлина, стабилна производителност. Изключете бързо, когато консумацията на енергия е необичайна. Клемните блокове от тунелен тип плътно обвиват проводниците, което прави окабеляването по-надеждно.
Прекъсвач YRL7-63DC, който е DC (Direct Current) прекъсвач с номинално напрежение 550V. Този тип прекъсвач е проектиран специално за използване в постояннотокови електрически системи и осигурява защита срещу претоварване и късо съединение.
Ето някои ключови характеристики на прекъсвача YRL7-63DC:
— Номинално напрежение: 550V DC
— Номинален ток: Специфичният номинален ток за този модел трябва да бъде уточнен.
— Капацитет на прекъсване: Максималният ток на повреда, който прекъсвачът може безопасно да прекъсне.
— Характеристики на изключване: Поведението на прекъсвача, когато открие претоварване или късо съединение, които могат да бъдат категоризирани като типове B, C или D в зависимост от кривата време-ток.
— Тип монтаж: Методът, по който е инсталиран прекъсвачът, като например монтаж на DIN шина или монтаж на панел.
— Брой полюси: Отнася се до броя отделни вериги, които прекъсвачът може да управлява едновременно.
Важно е да се отбележи, че предоставената тук информация се основава на общото разбиране за DC прекъсвачите. За конкретни подробности относно прекъсвача YRL7-63DC се препоръчва да се обърнете към документацията на производителя или да се консултирате с квалифициран специалист.
Технически данни YRO Автоматичен ДЦ предпазител 600V
YRL7-63DC PV серия прекъсвач
тип 1 2 3 4 полюсни 24V 375V 500V 1200V неполяризирани контролируеми прекъсвачи dc mcb
Ue Номинално работно напрежение (V DC)
DC (1P): 15V,24V,48V,60V,100V,180V,250V;
DC (2P): 24V,48V,125V,375V,500V,550V,800V;
DC (3P):750V,900V;
DC (4P): 1000V,1200V;
Номинален ток в (A)
6A 10A 16A 20A 25A 32A 40A 50A 63A
Номинално ударно напрежение Uimp (kV) 6
Максимална мощност на прекъсване lcu (kA) 6
Капацитет на прекъсване при работа lcs (%lcu) 75%
Тип крива В
Тип Термомагнитни
МЕХАНИЧЕН 20 000/8500
ЕЛЕКТРИЧЕСКИ 2500/1500
Освобождаване на ниско напрежение (UNT)
Допълнителен контакт (AX)
Контакт за аларма (AL)
Капацитет на окабеляването (mm²) In≤32A,1∼25mm²,1≥40A,10∼35mm²
Околна температура (℃) -20~70
Надморска височина ≤2000
Относителна влажност ≤95%
Инсталационна среда Без видим удар и вибрации
Категория на инсталацията YRO Автоматичен ДЦ предпазител 600V Клас lll
Монтаж DIN стандартна шина
Моделът прекъсвач YRL7-63DC обикновено се използва в електрически системи с постоянен ток (Direct Current). Основната му цел е да осигури защита срещу претоварване и състояния на късо съединение във веригата. По-долу са някои често срещани сценарии за приложение на прекъсвач YRL7-63DC:
— Слънчева енергийна система: При връзката между слънчевите фотоволтаични панели и мрежата прекъсвачът YRL7-63DC може да наблюдава и прекъсва тока, за да предотврати претоварване и късо съединение.
— Система за генериране на вятърна енергия: Между изходния ток на вятърната турбина и преносната линия прекъсвачът YRL7-63DC може да се използва за откриване и изолиране на потенциални повреди, за да се осигури безопасна работа на веригата.
— Пилоти за зареждане на електрически превозни средства: За купчини за бързо зареждане с постоянен ток прекъсвачът YRL7-63DC може да се използва за контролиране на тока на оборудването за зареждане и прекъсване на веригата, когато е необходимо, за да се предпазят купчините за зареждане, електрическите превозни средства и електрическата мрежа.
— Система за промишлена автоматизация: В електрическата система за постоянен ток на фабрики и промишлено оборудване прекъсвачът YRL7-63DC може да осигури защита на веригата и да прекъсне веригата, когато токът е необичаен, за да осигури безопасна работа на оборудването.
— Нова система за съхранение на енергия: В системи за съхранение на енергия от батерии или други нови енергийни системи прекъсвачът YRL7-63DC може да наблюдава и прекъсва тока, за да предпази батерията и системата от претоварване или късо съединение.
Важно е да изберете и инсталирате подходящия прекъсвач въз основа на специфичните изисквания за приложение и правилата за безопасност. Ако имате нужда от подробна информация за конкретен сценарий на приложение, моля свържете се с нас и ние ще ви предоставим най-директните продуктови услуги.
