Описание

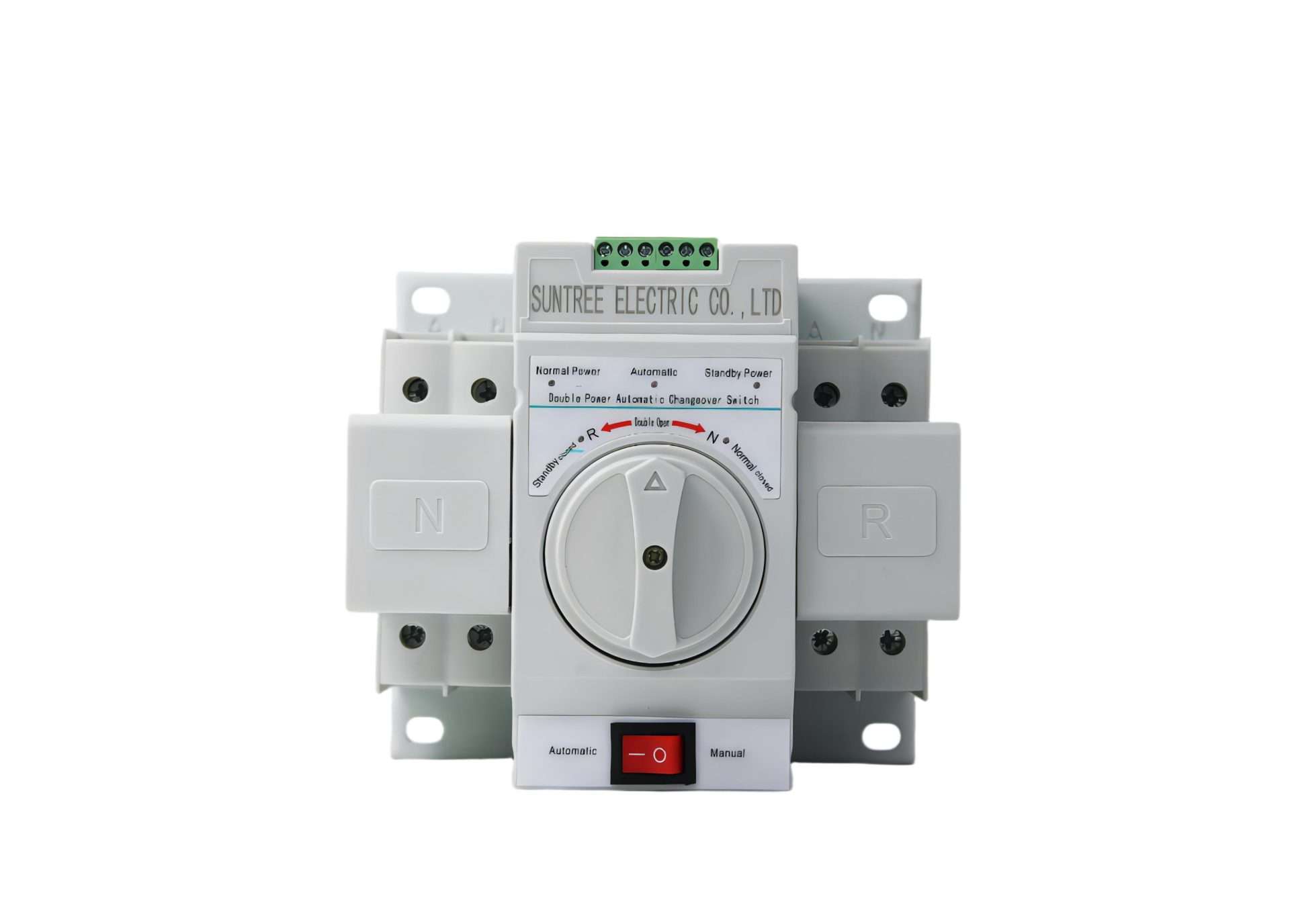

Приложение Ум шалтер 63А 220v:
Предназначен за соларни ситеми за резервно захранване

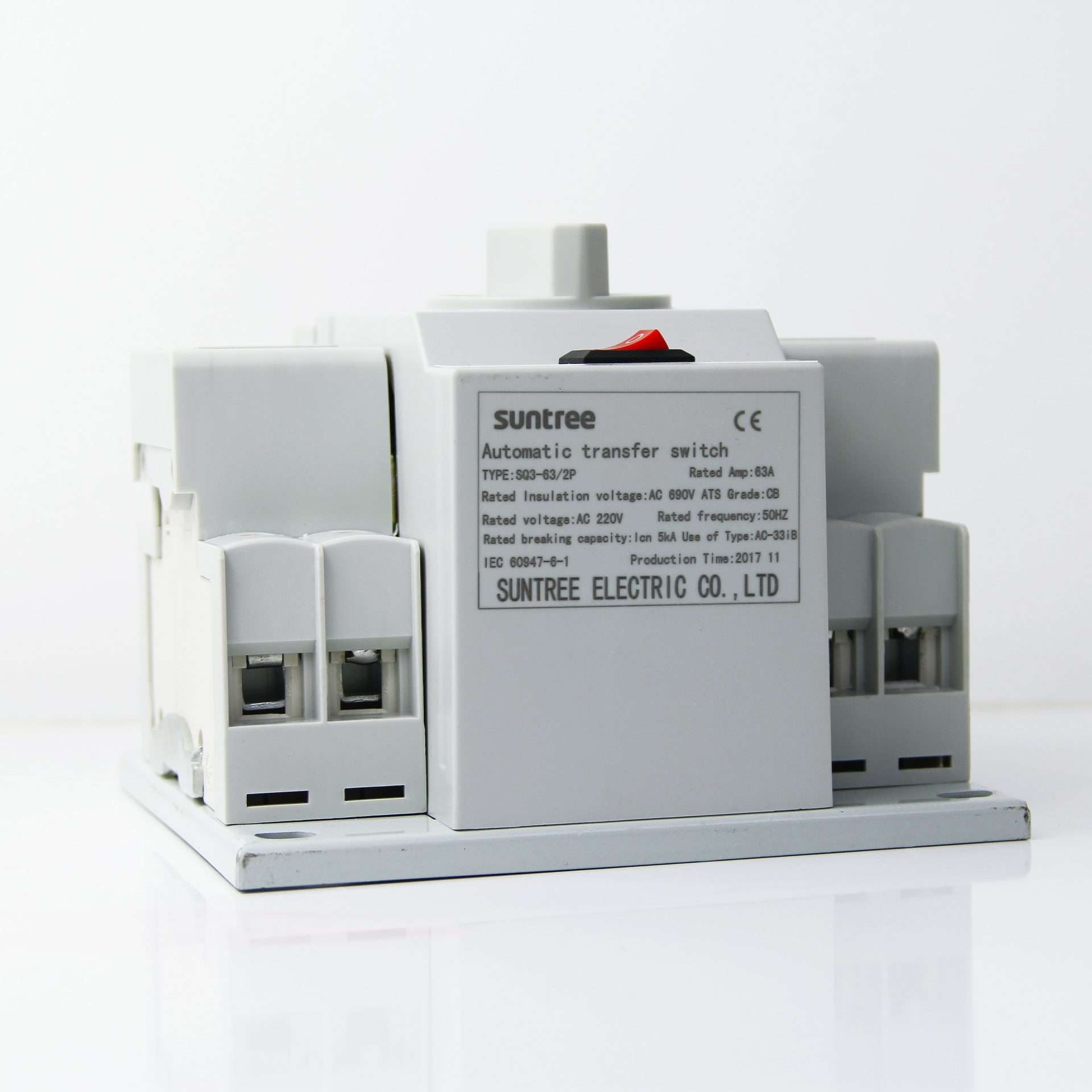

Спецификации Ум шалтер SQ3W-63 2P автоматичен трансферен превключвател
6А-63, 2П,3П,4П 2.IEC,CE,CCC
Автоматична и ръчна работа
Патентни продукти SQ3W-63 Автоматичен превключвател, преминал IEC, CCC, CE сертификат Обща структура за автоматичен трансферен превключвател SQ3W-63 A: SQ3W-63 автоматичен превключвател използва DZ47 миниатюрен прекъсвач (подобрен тип) като задействащ елемент, оборудван е с нов тип контролен механизъм. B: Той също така има функции като контрол на пожара и генериране на електроенергия и се използва специално във важни места за захранване, където прекъсването на захранването не е разрешено. C: SQ3W превключвател за автоматично прехвърляне се състои главно от прекъсвач за задействане на мощността (включително прекъсвач за задействане на нормална мощност QN и прекъсвач за задействане на мощността Reverve QR, по един за всеки), автоматичен контролер, електрически оперативен механизъм и т.н. при което прекъсвачът QN и QR запазва оригиналната защита от свръхток и защита от късо съединение. Работа за автоматичен превключвател на генератор SQ3W О: Когато превключвателят за автоматично прехвърляне Q3W приеме ръчен режим на работа и дръжката се завърти по посока на часовниковата стрелка към терминала, по този начин прекъсвачът за задействане на резервна мощност QR се изключва. Напротив, когато ръкохватката се завърти надясно към терминала, прекъсвачът за задействане на резервната мощност QR се включва. B: Лампата за индикация на мощността на панела (жълта) показва работното напрежение на автоматичния контролер, ако лампата не свети, това означава, че работната мощност на автоматичния контролер има повреда и превключвателят не трябва да се използва, след като бъде възстановен, бутонът ръчно/автоматично трябва да бъде настроен на автоматична позиция C: Ако нормалното захранване е в нормално състояние, прекъсвачът за нормално захранване QN ще бъде във включено състояние, след което индикаторната лампа за захранване на панел N (зелена) светва ярко. Ако нормалната мощност е необичайна, прекъсвачът за задействане на нормалното захранване QN ще бъде в изключено състояние, а прекъсвачът за задействане на резервна мощност QR ще бъде във включено състояние, след което индикаторната лампа за захранване на панела R (зелена) светва ярко.
Ум шалтер 63А 220v
